Электромеханические листогибочные машины ЛГМ

Машина листогибочная с поворотной гибочной балкой предназначена для изготовления различных деталей методом холодной гибки металла под различными углами. Производится как с ручным управлением с приборной панели, так и с системой ЧПУ и с выводом всех параметров на монитор.

Технические характеристики:

НАИМЕНОВАНИЕ ПОКАЗАТЕЛЕЙ ЛГМ 2,5х2,5 ЛГМ 3х2,0 ЛГМ 4х2,5 ЛГМ 5 х 2,0 ЛГМ 6 х 1,6
Толщина изгибаемого листа с
пределом прочности 500 МПа, мм.
0,5 -2,5 0,5 -3,0 0,5 -4,0 0,5 - 5,0 0,5 - 6,0
Ширина изгибаемого листа с
пределом прочности 500 МПа,
мм, максимальная
2500 2000 2500 2000 1600
Угол поворота гибочной балки,
градус.
0-125 0-125 0-125 0-125 0-125
Ход прижимной балки, мм. 10-135 10-135 15-175 15-175 15-175
Скорость прижимной балки, мм/с 12 12 15 15 15
Угловая скорость гибочной балки,
градус/с
25 25 25 25 25
Высота отгибаемой кромки при
максимальной толщине листа, мм.
6 толщин листа 6 толщин листа 6 толщин листа 6 толщин листа 6 толщин листа
Длина Z 3650 3150 3400 2900 2490
Ширина 820 820 710 710 760
Высота 1320 1320 1520 1520 1520
Масса, кг 2840 2600 З230 2900 2700
Мощность электродвигателей,
суммарная, кВт
4.5 4,5 6,2 6,2 6,2
Производительность механизма,
сгибов/ч
до 350 до 350 до 350 до 350 до 350
Механический регулируемый упор,
мм
100-350 100-350 100-400 100-400 100-400
Работа в режиме наладки есть есть есть есть есть
Полуавтоматический режим
работы с ручной подачей и
удалением заготовки
есть есть есть есть есть
Возможность поставки
специальных оправок и
инструмента для изготовления
различных профилей и деталей
имеется имеется имеется имеется имеется

CИСТЕМА ЧПУ (описание работы):

Новая система управления листогибом позволяет повысить функциональность и удобство пользования машиной за счет визуализации процесса гибки, а также за счет быстрой перенастройки машины на изготовление другого типа деталей, которые просто выбираются из базы данных.
Процесс работы начинается с выбора нужной детали. Если необходимая деталь в базе деталей отсутствует, ее можно создать, либо перенести уже созданную на рабочем месте конструктора деталь с помощью flash-usb памяти. Процесс создания детали заключается во вводе длины заготовки, координат точек гибки и соответствующих им углов перегиба. Также для каждой точки гиба вводится информация, необходимо или нет перед гибкой поворачивать или переворачивать заготовку. Процесс выбора детали из базы данных иллюстрирует рис. 1.

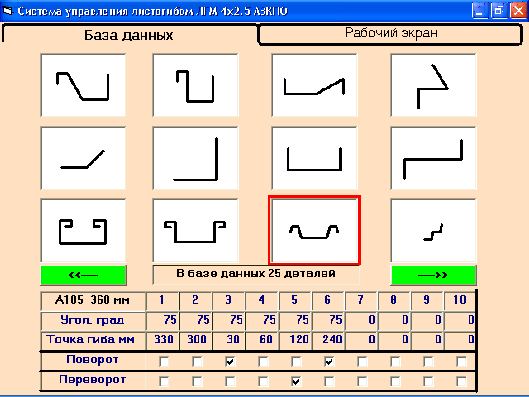

рис.1

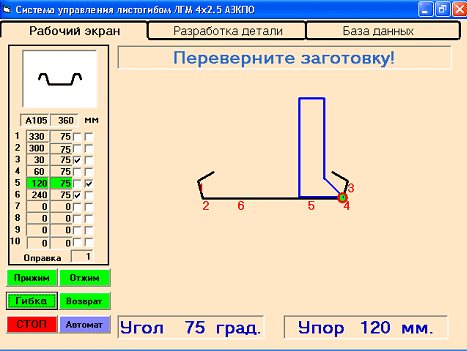

После выбора детали система управления листогибом переходит в рабочий режим. На заготовке с помощью меток под номерами от 1 до 10 отображается порядок гибки заготовки. Текущий шаг гибки подсвечивается непосредственно на заготовке мигающей точкой и в строке таблицы с координатами точки гибки и углом. Все это помогает избежать ошибок при изготовлении детали.
Процесс гибки сопровождается информационными сообщениями «Работает упор», «Гибка», «Поверните заготовку», «Переверните заготовку», «Деталь готова».
В нижней части экрана отображается величина текущего угла гибки и положение электромеханического упора на данном шаге изготовления детали.

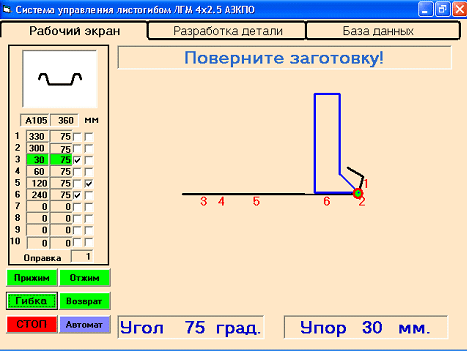

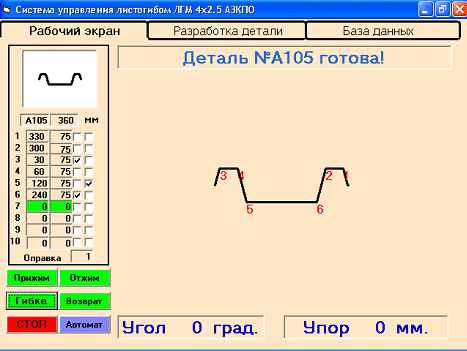

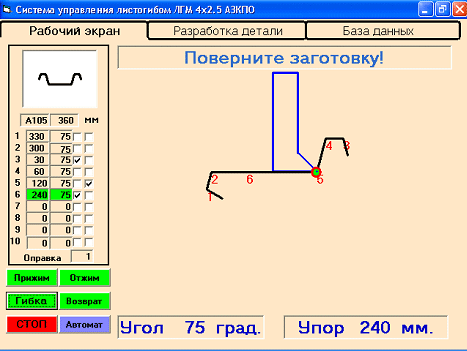

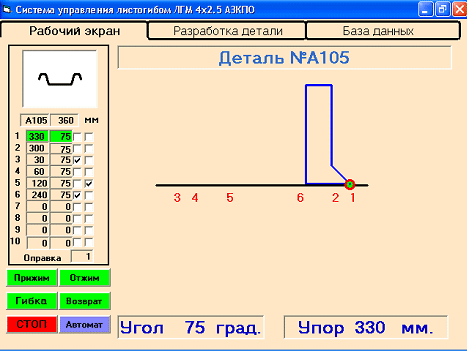

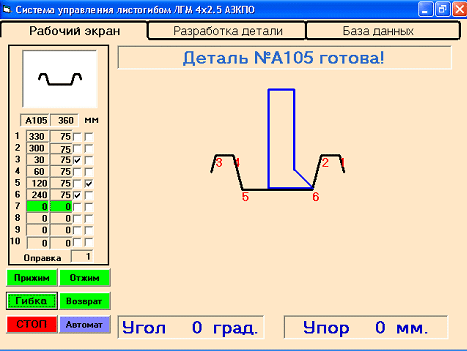

Процесс гибки детали последовательно показан на рис. 2 - 9.

рис.2

рис.3

рис.4

рис.5

рис.6

рис.7

рис.8

рис.9

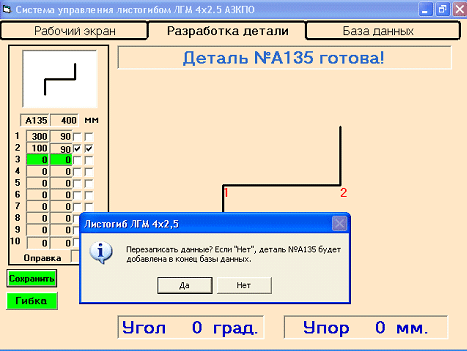

В режиме разработки детали программа позволяет создать новую деталь, поместить ее в базу данных деталей, изменить уже существующую деталь, а также удалить деталь из базы данных. Также в этом режиме можно имитировать весь процесс изготовления детали для от-ладки технологии гибки.

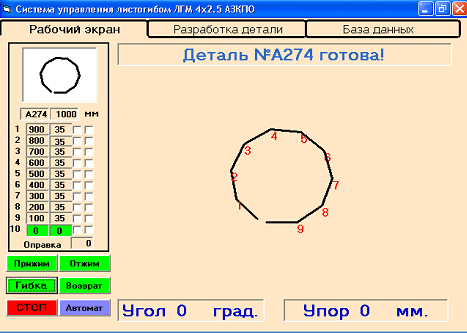

В комплектации с электромеханическим упором и специальными оправками новая система управления позволяет создавать детали довольно сложного профиля, вплоть до труб круглого и овального сечения (рис.10)

рис.10

рис.11
