Электромеханические листогибы SCHECHTL серии MAX

►  Максимальное раскрытие прижимной траверсы составляет 140 мм.
►  У всех моделей кромка прижимной балки имеет передний угол 20º
►  Подшипники прижимной и гибочной балок не требуют обслуживания.
►  Машины поставляются с завода с опорной решеткой на задней стороне машины, если машина не оборудована упором для ограничения глубины обработки.
►  Большой выбор накладок на прижимную траверсу позволяет увеличить ассортимент выпускаемых изделий.
►  Подвижный ножной переключатель.
►  Привод прижимной траверсы через эксцентрик.
►  Прижимная траверса, стол и гибочная траверса массивной сварной конструкции.
►  Элементы управления фирмы "Moeller", двигатели фирмы "SEW"
►  Возможность установки вариантов с одноступенчатым управлением, EC управлением, а также сенсорным управлением CNC-Touch.
►  Вертикальный подъем прижимной балки.

                   В процессе работы:
                   —  с помощью педали опустите прижимную траверсу.
                   —  с помощью педали запустите процесс гибки.
                   —  гибочная траверса автоматически возвращается на место одновременно с подъемом  прижимной траверсы.
                   —  измените положение листа и с помощью педали опустите прижимную траверсу.

 1-СТУПЕНЧАТОЕ УПРАВЛЕНИЕ:

Установка угла гиба в автоматическом режиме с помощью потенциометра (от 6° до 180° без ограничений).
Установка угла гиба вручную с помощью переключателя.
Разнообразные опорные кронштейны для простого расположения больших листов.

EC - УПРАВЛЕНИЕ:

Установка до 36 значений углов гиба с помощью NC - управления (от 6° до 180° без ограничений).
9-ти дюймовый монохромный сенсорный экран.
Индивидуальная регулировка высоты раскрытия.
Установка угла гиба автоматически с помощью переключателя.
Разнообразные опорные кронштейны для простого расположения больших листов.
Гибка в автоматическом режиме.

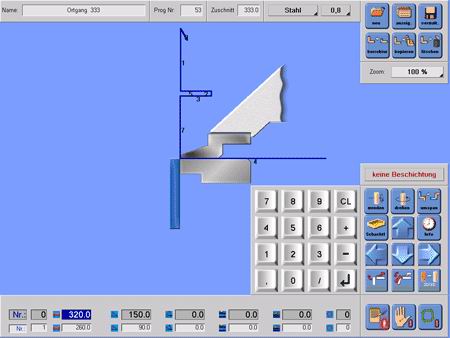

УПРАВЛЕНИЕ AUTOPROF:

С помощью нового интерфейса CNC работать значительно проще. Необходимо указать точки эскиза на экране монитора и компьютер предложит несколько вариантов профилей. Можно произвольно регулировать форму профиля. Каждый новый профиль можно сохранить в базе данных. Эти возможности ускоряют работу и помогают экономить время.

►  Управление AUTOPROF, включая программное обеспечение  для ПК.
►  15-дюймовый сенсорный экран.
►  Острокантная накладка 20°.
►  Рабочая накладка 68/10 и 68/24 для гибочной траверсы.
►  Плоская накладка для гибочной траверсы.
►  Программное управление гибочной и прижимной траверсами.
►  Упор  с электромеханическим приводом длиной 1000 мм с точной, шариково-винтовой передачей и 12 фиксаторами для выполнения надежного крепления листов.

                   Преимущества управления AUTOPROF:
                   —  Простота операций за счет использования сенсорного экрана.
                   —  Постоянно пополняемая база данных.
                   —  Быстрый поиск и выбор профиля.
                   —  Графический интерфейс CNC от Schechtl (запатентован в 1996 году).

ВАРИАНТЫ НАКЛАДОК НА ПРИЖИМНУЮ БАЛКУ:

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

►  Механический привод и мотор-редукторы SEW.
►  Съемные сварные траверсы высокой прочности.
►  Быстрое перемещение прижимной траверсы за счет эксцентрикового механизма .
►  Максимальная свобода выбора накладок и гибочной траверсы.
►  Элементы управления Moeller для коммутации и аварийной защиты.
►  Привод прижимной траверсы с двумя эксцентриками.
►  Подшипники и направляющие, не требующие технического обслуживания.
►  Износостойкие гибочная и прижимная траверсы.
►  Максимальная высота раскрытия – 140 мм.
►  Педаль для ножного управления.
►  Электропитание 16 А с помощью 5-метрового кабеля, поставляемого в Европе.

 Для станков с EC  и 1 - ступенчатым управлением:

                     —  Острокантная накладка 20°.
                     —  Рабочая накладка 68/10 и 68/24 для гибочной траверсы.
                     —  Плоская накладка для гибочной траверсы.
                     —  Разнообразные опорные кронштейны для простого расположения больших листов.


ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ:

Для станков c CNC - управлением:

►  Электромеханический задний упор (1000 мм, 1500 мм, 2000 мм).

Для станков с EC - управлением:

►  Упор  с электромеханическим приводом длиной 1000 мм с точной, шариково-винтовой передачей и 12 фиксаторами для выполнения надежного крепления листов.

Для станков с EC  и 1 - ступенчатым управлением:

►  Ручной задний упор (500 мм или 750 мм).

Для всех моделей серии MAX:

►  Роликовый нож для резки стали толщиной до 0,8 мм.

►  Накладки на прижимную траверсу для изготовления более сложных профилей.

►  Сегментальная накладка на прижимную траверсу для простой и быстрой гибки коробов и лотков.
