Электромеханическое оборудование для производства прямоугольных воздуховодов (вентиляции)

Электромеханическое оборудование для производства прямоугольных воздуховодов (вентиляции)

Предлагаем рассмотреть комплект оборудования для производства прямоугольных воздуховодов (вентиляции)

При производстве воздуховодов для систем вентиляции используют высококачественную оцинкованную сталь. Станки производства воздуховодов из оцинкованной стали представляют собой специализированное оборудование, состоящее из отдельных функциональных блоков.







Примерная производительность, м2/мес.(при работе в одну смену) 2000
Диапазон производимых сечений, мм 100-1600
Необходимая площадь, м2 150
Потребление энергии, кВт/час 33
Потребление сжатого воздуха, л 4,3
Доля фасонных изделий 30%



Состав цеха по производству прямоугольных воздуховодов:

В состав комплекта цеха для производства прямоугольных воздуховодов входят электромеханические станки следующих моделей:

Наименование станка Длина прямого участка 1250 мм Длина прямого участка 2000 мм
Гильотины электромеханические
SBJB Durma MS

Станки для накатки ребер жесткости

G-1.2×1250 G-1.0×2500
Фальцепрокатные станки
SBD4C SBD4C
Листогибы сегментные
MTB  2S 1220 MTB S 2012
Вальцы электромеханические трехвалковые
ESR 1,5x1300 IR 2050x75
Инструмент для закрепления фланцев (шинорейка) TF-350 TF-350
Фальцеосадочная машинка
F-300/301 F-300/301
Электроножницы ручные C-160 C-160
Установка контактной точечной сварки Tecna 4640E Tecna 4640E



1. Производство прямых участков воздуховодов (вентиляции) с угловым фальцем:

1.1. Прямолинейная резка металла
1.2. Изготовление замка (угловой фальц «Питтсбургский»)
1.3. Гибка заготовки с прокатанным замком под углом 90 град.
1.4. Осадка фальца на собранном воздуховоде
1.5. Запрессовка (крепление) шинореечного профиля для соединения элементов воздуховода


1.1. Прямолинейная резка.
Для прямолинейного реза металла можно применять ручные, электромеханические или гидравлические гильотины.

ручная гильотина электромеханическая гильотина


1.2. Изготовление замка (угловой фальц «Питтсбургский»)

Для изготовления углового фальца и его ответной части требуется фальцепрокатный станок. Мы предлагаем несколько моделей фальцепрокатных станков.

фальцепрокатный станок SBD4C фальцепрокатный станок ACL


Видео изготовления различных видов фальца
на фальцепрокатном станке SBD4C

1.3. Гибка заготовки с прокатанным замком под углом 90 град.
Гибку заготовок под 90 градусов производят с помощью ручных или приводных листогибов.

ручной листогиб электромеханический листогиб

Производство воздуховодов можно значительно ускорить, применяя на данном этапе автоматические линии для гибки коробов:



1.4. Осадка фальца на собранном воздуховоде
Осадку углового фальца можно производить с помощью специальных фальцеосадочных станков для углового фальца или фальцеосадочных машин Trumpf. Воторой вариант конечно намного экономичней, так как фальцеосадочный станок стоит от 10 до 20 тысяч евро в зависимости от производителя, а ручная фальцеосадочная машина Trumpf стоит менее 2000 евро.

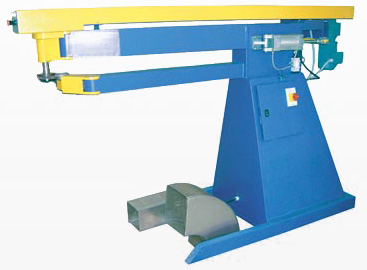

фальцеосадочный станок для углового фальца

фальцеосадочная машинка Trumpf для углового фальца


1.5. Запрессовка (крепление) шинореечного профиля для соединения элементов воздуховода

Крепление шинорейки на воздуховоде можно производить двумя способами: с помощью пуклевочного станка или ручного пресса Trumpf:

ручной пресс Trumpf


2. Производство фасонных (соединительных) участков воздуховодов:
2.1. Прямолинейная резка металла
2.2. Резка металла по кривой
2.3. Круговая гибка металла
2.4. Изготовление замка (угловой «Питтсбургский фальц»)
2.5. Осадка фальца
2.6. Крепление отводов (тройников)
2.7. Запрессовка (крепление) шинореечного профиля для соединения элементов воздуховода

2.1. Прямолинейная резка металла
Нарезка прямоугольных заготовок для изготовления соединительных осуществляется с помощью гильотины, описанной в п. 1.1.
2.2. Резка металла по кривой
Криволинейную резку металла можно осуществлять с помощью шлицевых электрических ножниц (вибронождниц) TRUMPF

виброножницы Trumpf вид реза

При больших объемах производства для фигурной резки металла применяют станки плазменной резки.

станок плазменной резки

2.3. Круговая гибка металла



При производстве соединительных элементов воздуховодов требуется вальцовочный станок. Можно применять как ручные вальцы, так и электромеханические - в зависимости от объемов производства и бюджета.

ручные вальцы
электромеханические вальцы


2.4. Изготовление замка (угловой «Питтсбургский фальц»)
Изготовление замка производится с помощью фальцепрокатного станка, описанного в п. 1.2.
В случае, если фальцепрокатный станок не оборудован устройством для отбортовки на скругленных участках или планируются большие объемы производства, требуется отбортовочный станок:

Отбортовочный станок


2.5. Осадка фальца
Осадка фальца производится с помощью специальных фальцеосадочных станков для углового фальца или фальцеосадочных машин Trumpf (п. 1.4.)

2.6. Крепление отводов (тройников)
Крепление отводов можно производить с помощью пуклевочных станков (ручных или приводных) или станков контактной сварки.

крепление отводов
пуклевочный станок
станок контактной сварки


2.7. Запрессовка (крепление) шинореечного профиля для соединения элементов воздуховода
Производится с помощью пуклевочного станка или ручного пресса Trumpf, как описано в п. 1.5.

Для придания дополнительной прочности воздуховодам применяются станки для проката ребер жесткости:

Также при производстве воздуховодов, особенно при больших объемах, может понадобится оборудование для продольно-поперечного раскроя рулонного металла. Для этих целей можно приобрести разматыватель и станок продольно-поперечной резки или линию по раскрою металла.

За подробными консультациями обращайтесь к нашим менеджерам.
Мы подберем оборудование непосредственно под Ваш бюджет!



Приобретая оборудование для производства прямоугольных воздуховодов и дополнив его всего 1-2 станками можно также производить водостоки и круглые воздуховоды! Это значительно расширит Ваш ассортимент и количество заказчиков!

Рекомендуем ознакомиться со следующими комплектами оборудования:

Оборудование для производства круглых воздуховодов:

1. Ручные станки для производства воздуховодов

2. Полуавтоматические станки для производства воздуховодов



Оборудования для производства водостоков:

1. Ручное оборудование для производства водостоков

2. Полуавтоматическое оборудование для производства водосточных систем
