Фальцепрокатные станки для вентиляции (обзор)

Фальцепрокатные станки для вентиляции (обзор)

Мы решили сделать обзор типов, функционала и особенностей фальцепрокатных станков исходя из своего опыта поставок, производства станков и часто встречающихся вопросов от заказчиков. Основная масса статей в интернете изложены довольно сумбурно, в них смешаны в кучу станки и технологии, которые отличаются принципиально, так как в большей степени эти статьи написаны для привлечения трафика на сайта, а не донесения действительно полезной информации. Реальные отличия или преимущества, а также назначение станков понять очень сложно.
Довольно часто заказчики, даже те, кто работает с таким оборудованием, задают вопросы о различиях станков, которые имеют похожие названия, внешний вид, и, с первого взгляда, мало чем отличаются.

Принцип работы и конструктивные особенности
Принцип работы фальцепрокатного станка – это традиционный способ профилирования металла за счет прохождения заготовки через несколько последовательно установленных пар роликов. Каждая пара последующих роликов имеет геометрию поверхностей все более приближенную к требуемой форме конечного профиля. При использовании данной технологии обработки металла, в зависимости от его толщины и сложности профиля, количество пар роликов может достигать нескольких десятков. В фальцепрокатных станках, которые применяются при производстве воздуховодов, обычно установлено 6-7 пар роликов на каждом прокатном узле.

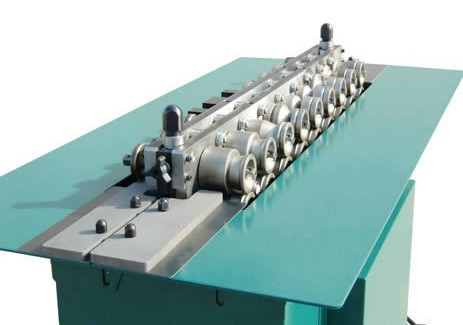

Ролики фаьцепрокатного станка
Ролики фальцепрокатного станка

Два основных самых распространненых типа фальцепрокатных станков – это станки для изготовления вентиляции (воздуховодов) и фальцевой кровли.

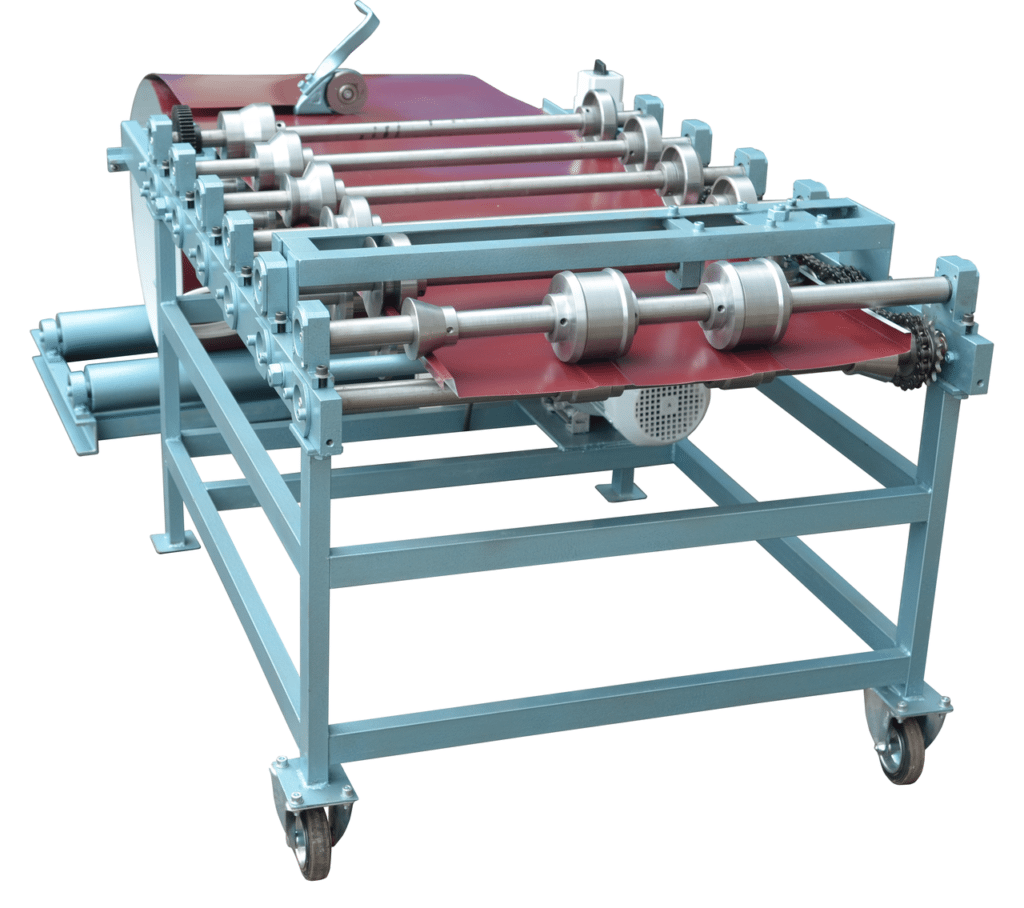

Фальцепрокатный станок для воздуховодов Кровельный станок
Фальцепрокатный станок
для воздуховодов
Фальцепрокатный станок
для кровли

Кровельные станки имеют основную особенность: они прокатывают замки сразу с двух сторон кровельной панель-картины.  Наиболее популярной рабочей шириной является ширина 700 мм. Также бывают станки с рабочей шириной 1250 мм и регулируемые станки на разную ширину. Кроме того они предназначены для проката только одного вида фальца - стоячего (одинарного или двойного).



Фальцепрокатные станки, применяемые при производстве воздуховодов, водостоков и других подобных изделий,  прокатывают различные виды фальца: питтсбургский (угловой), лежачий, С-рейку, стоячий фальц и т.д. Также на станках данного типа возможно прокатывать различные специализированные виды фальца, для этого только нужно рассчитать и изготовить специальный комплект роликов.

Конструктивно фальцепрокатные станки для вентиляции сделаны так, чтобы прокатывать замок только с одной стороны заготовки. Обусловлено это тем, что воздуховоды или водосточные трубы, хотя и имеют наиболее часто используемые параметры, но, в основном зависят от того, какой размер заложен в проект, и вариантов здесь может быть множество. Поэтому делать станок для одновременной прокатки фальца с двух сторон заготовки нецелесообразно.
Самая простая классическая конструкция фальцепрокатного станка – это два прокатных узла, установленных с правой и с левой стороны станка. Работают эти узлы обычно одновременно за счет жесткого соединения от одного привода посредством зубчатой передачи.

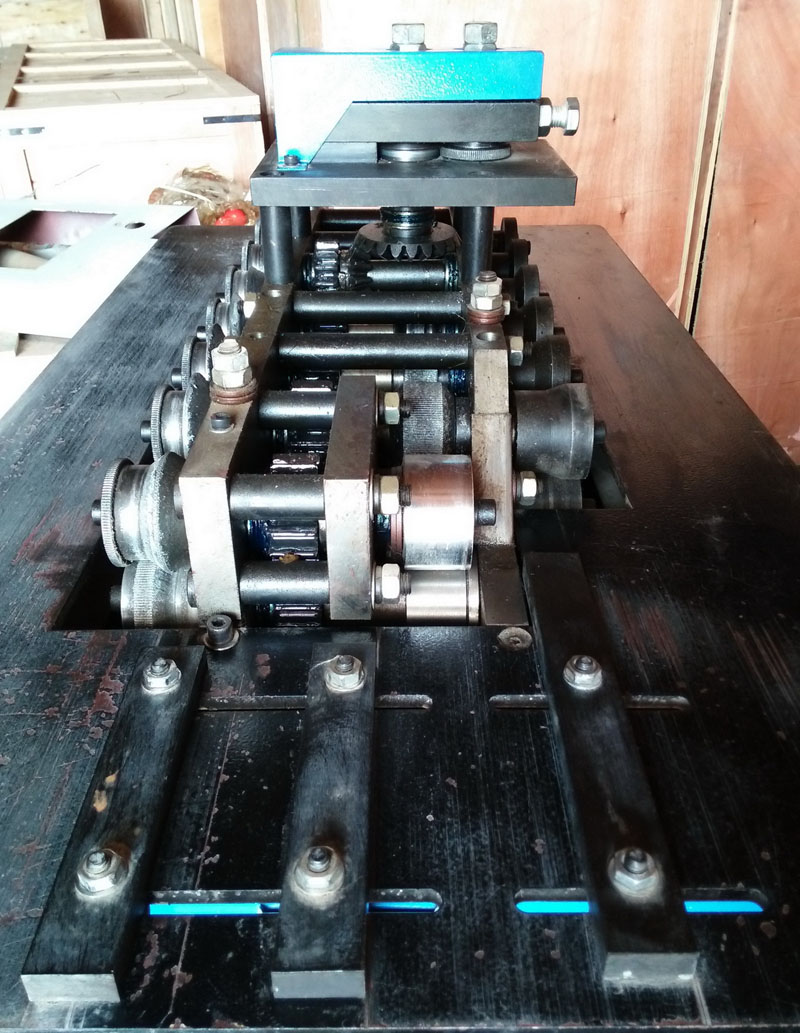

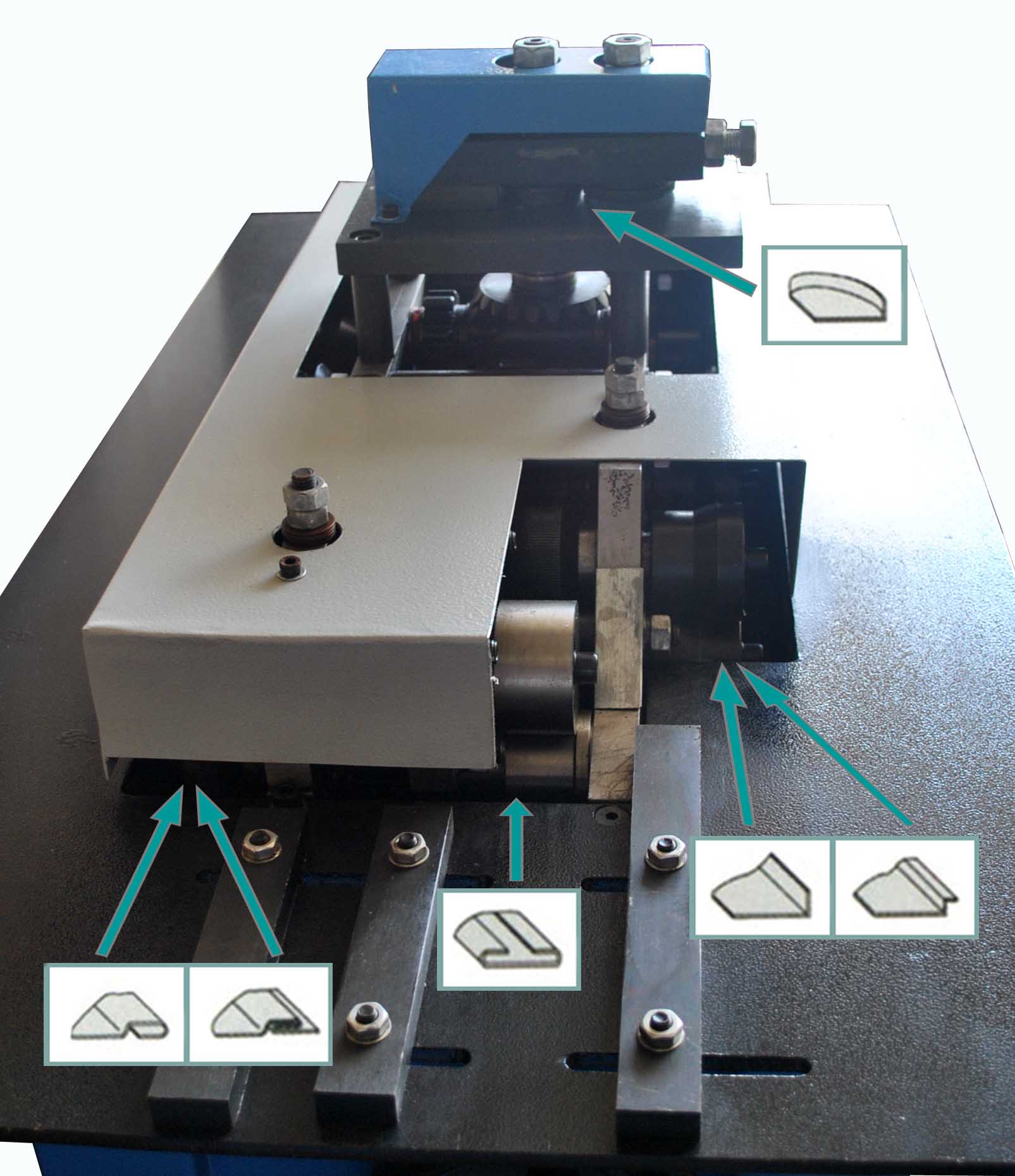

Конструкция фальцепрокатного станка
Конструкция фальцепрокатного станка

Каждый из узлов обычно изготавливает основную и ответную часть замка.

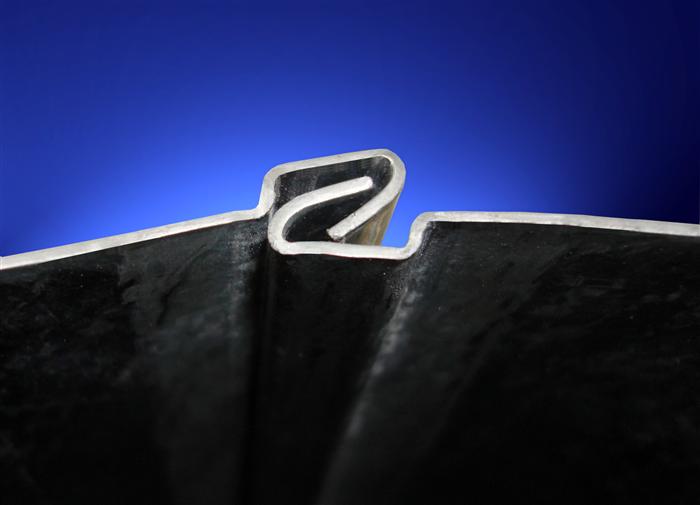

Угловой Питтсбургский фальц

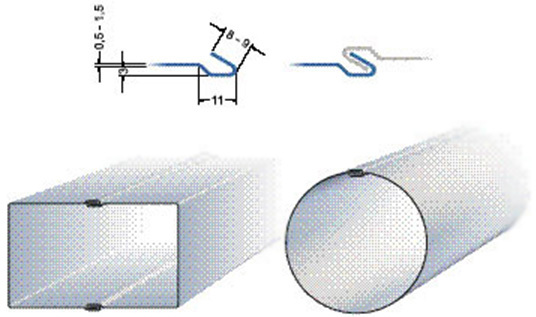

Также возможны комплектации, когда с обеих сторон станка установлены комплекты роликов для проката одного и того же вида фальца (к примеру лежачего), если в производстве применяется только этот вид соединения металла, а также основная и ответная часть замка имеют одинаковую форму:

Во многих моделях фальцепрокатных станков есть дополнительные прокатные узлы или возможность их дополнительной установки.
К примеру, узел (комплект роликов) для проката С-рейки (он устанавливается посередине рабочего механизма, между основными прокатными узлами):

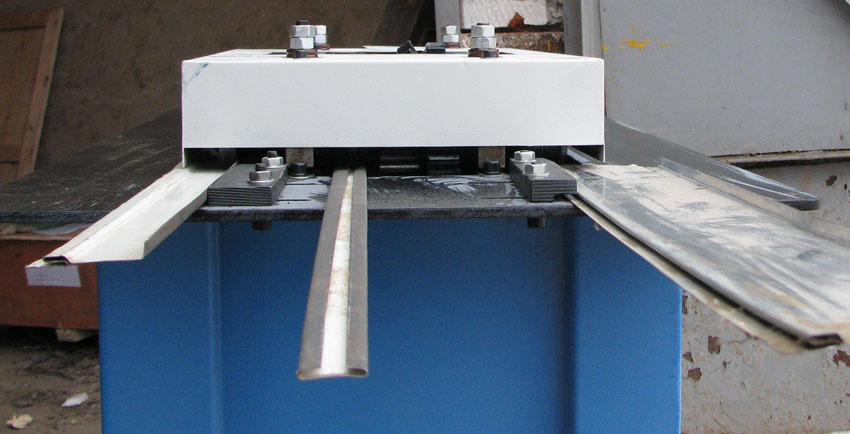

Готовые заготовки, изготовленные на фальцепрокатном станке
Готовые заготовки, изготовленные на фальцепрокатном станке (питтсбургский фальц и ответная часть, С-рейка)

Самой полезной опцией в популярных фальцепрокатных станках, таких как SBD4C, LC 12DR, EKM и т.д., на наш взгляд, является узел для отбортовки:

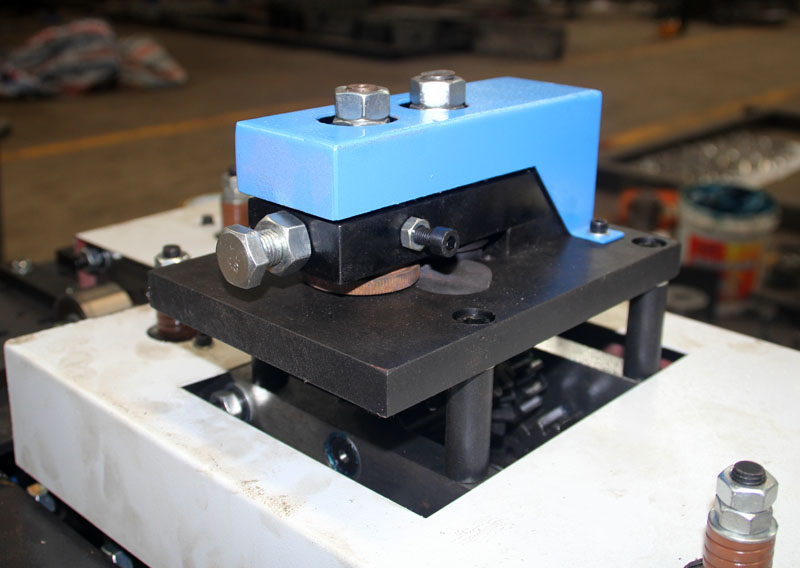

Отбортовочный механизм фальцепрокатного станка
Отбортовочный механизм фальцепрокатного станка


С помощью этого приспособления отгибается кромка на криволинейных участках заготовок деталей, которые потом применяются при изготовлении отводов. Благодаря этой опции фальцепрокатный станок заменяет отдельный отбортовочный станок:

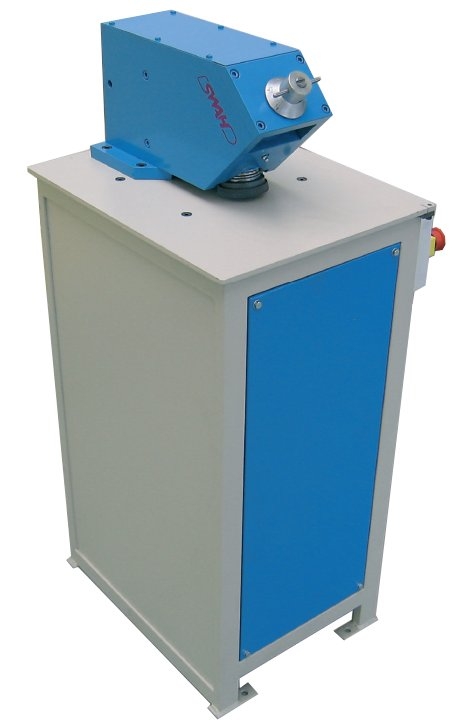

Отбортовочный станок
Отбортовочный (кромкогибочный) станок

Это решение выгодно с экономической точки зрения, но применимо только в том случае, если объемы производства не очень большие. При массовом производстве лучше приобрести отдельно отбортовочный или зиговочный станок, в зависимости от того, что удобнее применять по технологии. Кроме того, каждый дополнительный узел, установленный на фальцепрокатном станке, усиливает нагрузку на механизмы и увеличивает общее время эксплуатации станка.

Обзор основных моделей и производителей
На российском рынке на момент написания этой статьи (начало 2021 года) широко представлены фальцепрокатные станки российского, китайского, турецкого и немецкого производства. Также поставляются фальцепрокатные станки станки чешского, французского и швейцарского произвоства.
Российские и немецкие станки имеют классическую конструкцию только с двумя прокатными узлами, соответственно одновременно на станке без переналадки можно изготавливать 2 вида замка.

Российские виды фальцепрокатных станков:

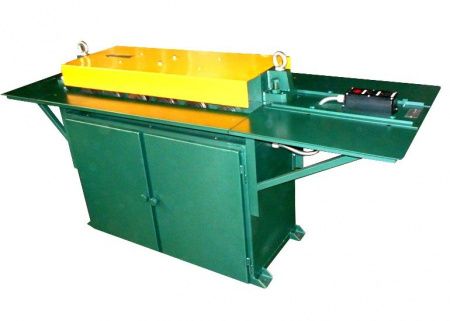

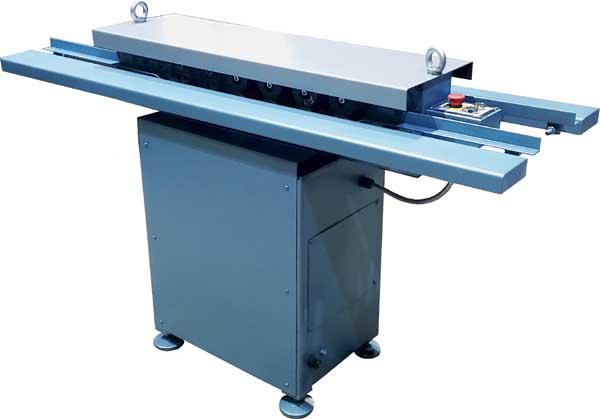

Фальцепрокатный станок СТД Фальцепрокатный станок СФ
 Фальцепрокатный станок СТД  Фальцепрокатный станок СФ


Цены российских станков в пределах 200-250 тыс.руб.
Преимущества:
всегда доступны запасные части и дополнительные комплекты роликов (как запасные в случае выработки, так и специальные под заказ);
доступен сервис непосредственно у производителя.

Фальцепрокатные станки RAS немецкого производства:

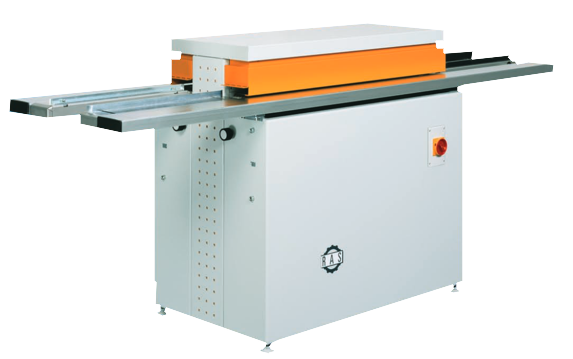

Фальцепрокатный станок RAS
Цена станков RAS от 1 млн руб.
Преимущества: безупречное немецкое качество и сервис.

Фальцепрокатные станки турецкого производства Sahinler, Isitan, CK Emsa, Ilmaksan, Sente Makina
Поставляются в различных комплектациях: с двумя или тремя прокатными узлами, с отбортовочным устройством и без него (изготовление 3-6 видов фальца на одном станке):

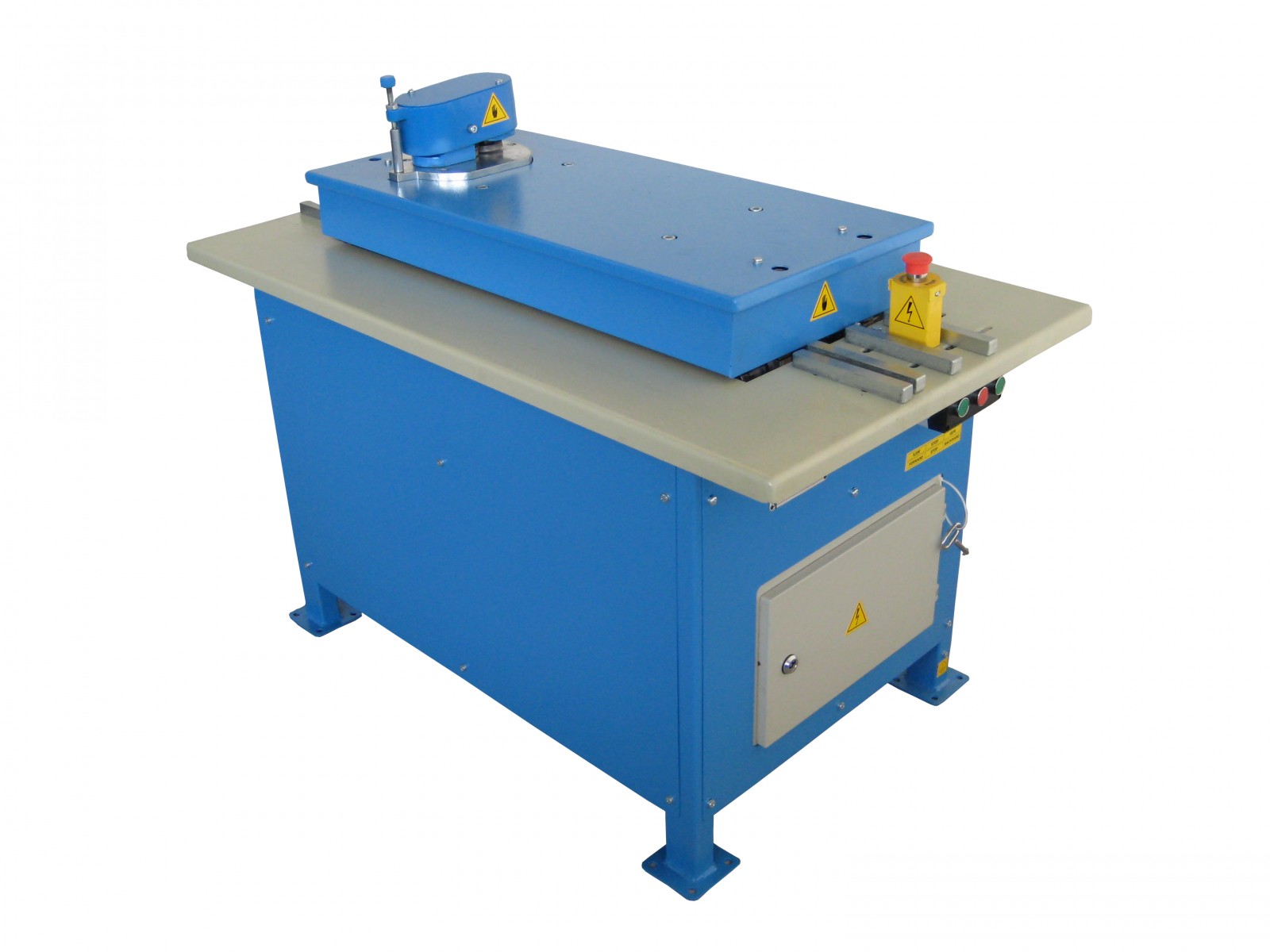

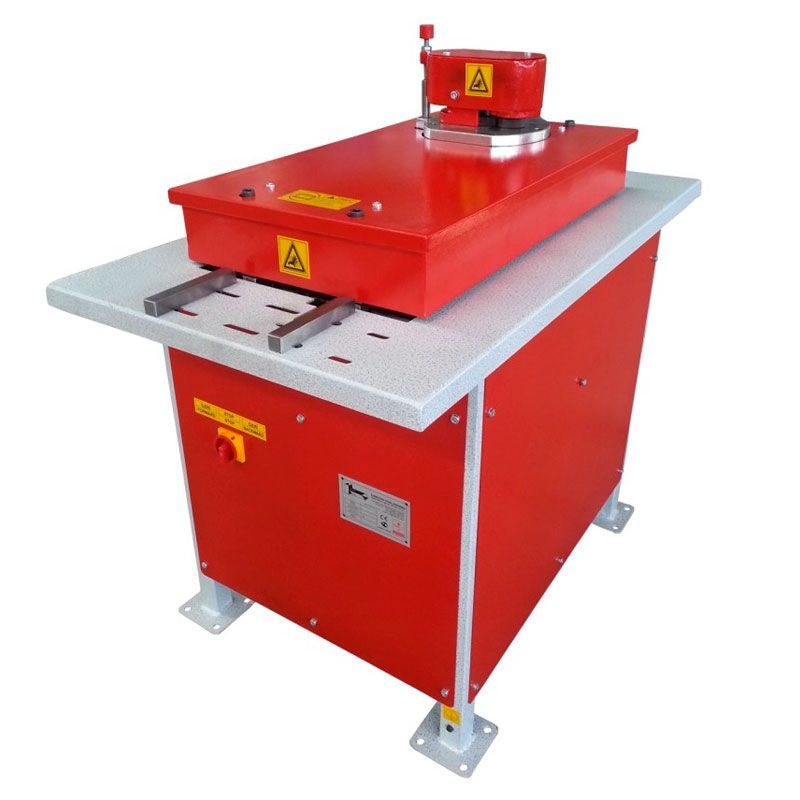

Фальцепрокатный станок km-4.1 Фальцепрокатный станок km-7.3
Фальцепрокатный станок КМ-4.1 Фальцепрокатный станок KM-7.3


Цены турецких станков 185 – 330 тыс. руб.
Преимущества: высокое качество станков всех турецких производителей при умеренных ценах, различные модели в наличии; быстрая поставка запчастей, представители заводов и сервис в России.

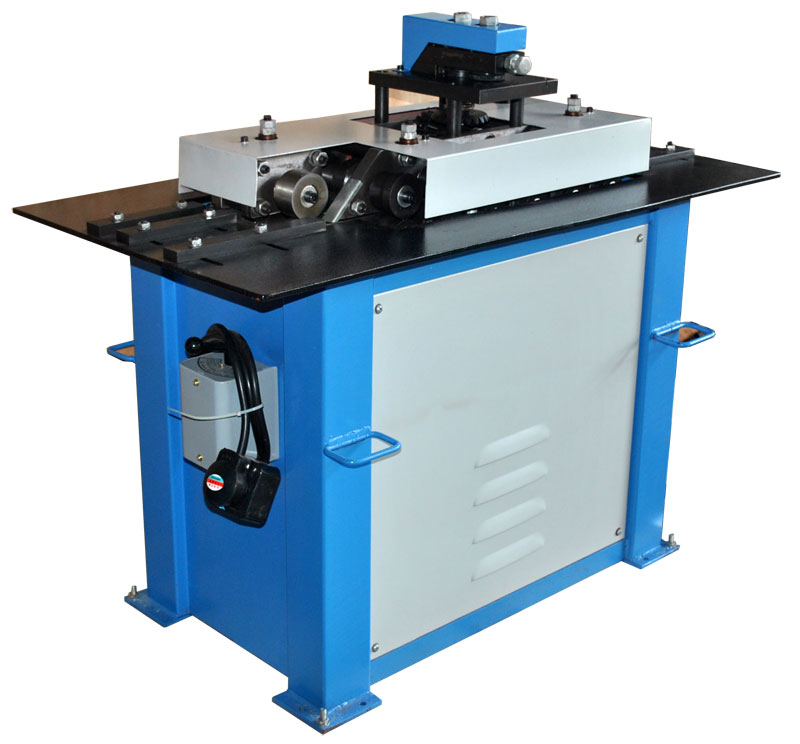

Фальцепрокатные станки китайского производства LC 12R, LC 12DR, MLC-12DR и SBD4C.
Китайские станки – самые популярные за счет своей цены и функционала.

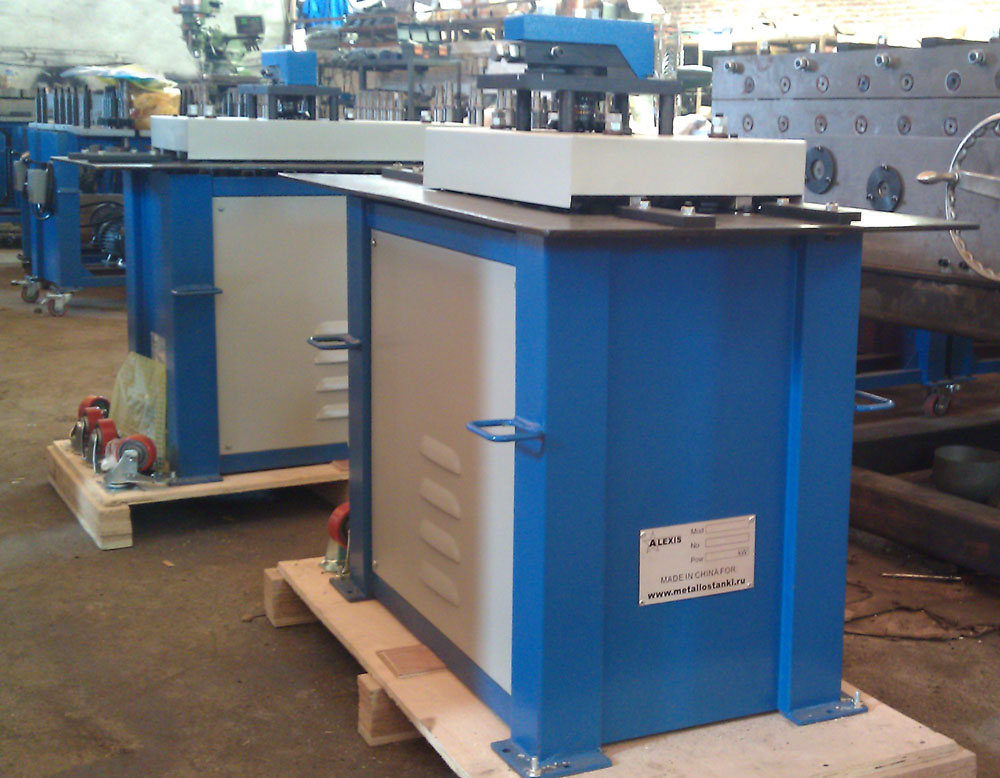

Китайские фальцепрокатные станки

Минимальная комплектация, в которой станки поставляются на российский рынок – 2 прокатных узла и отбортовочное устройство (модель LC 12R) – прокатка 5 видов фальца.

Вторая и самая популярная комплектация – 3 прокатных узла (добавляется установленный по умолчанию посередине комплект роликов для проката С-рейки) и отбортовочное устройство (модели LC 12DR, MLC и SBD4C)

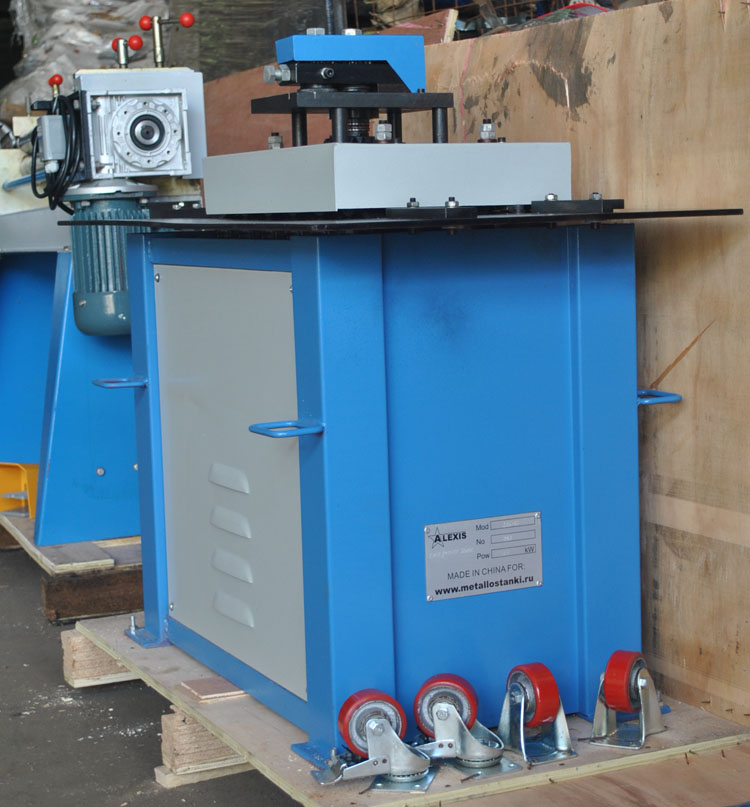

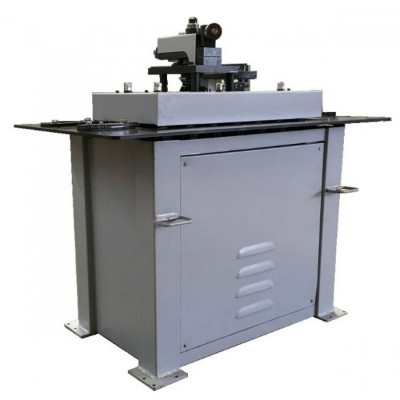

Фальцепрокатный станок LC 12DR

Также в Россию поставляется серия станков ST (стандартные наименования моделей LC 12R, LC12DR с префиксом ST).

Эти станки превосходят по качеству другие модели, а также поставляются  в нескольких специальных комплектациях:
Комплектация Small Rollers со специальными роликами для изготовления лежачего фальца.
Прокатка полноценного фальца для круглой трубы на стандартных универсальных роликах ,которые установлены на обычных моделях R и DR невозможна.

Комплектация HDR со специальными роликами для прикатки фальца до 180 градусов (применяется для загиба кромок на кровле, подоконниках и т.д.)

Одним из немаловажных преимуществ станков серии ST является то, что любой из моделей (К или DR) можно дополнительно приобретать комплекты роликов, которые установлены в моделях Small Rollers и HDR. Комплекты дополнительных роликов обычно имеются на складе.

Цены китайских станков 128 – 196 тыс. руб.
Преимущества: невысокая цена, приличное качество, максимальные комплектации, доступны опциональные комплекты роликов для дополнительных видов фальца ,всегда имеются в наличии.




Ассортимент фальцепрокатных станков, которые поставляет наша компания, можно увидель в разделе:

ФАЛЬЦЕПРОКАТНЫЕ СТАНКИ


Фальцепрокатные станки metallostanki.ru

Скидки! Акции! Звоните, пишите, всё расскажем!


Тел./факс:  +7(499) 350-15-22
(многоканальный)
Моб.: +7(926) 510-12-28
(Whatsapp, Viber, Telegram)

e-mail: metallostanki@bk.ru






Цены указаны приблизительные.
Цены на импортное оборудование, указанные в статье, примерно соответствуют курсу валют на 26.01.2021 г.
