Станок для проката ребер жесткости

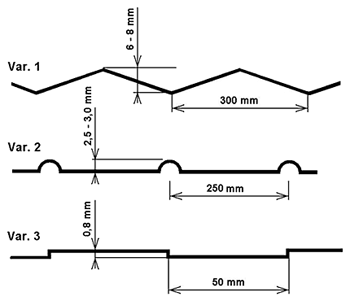

Станок предназначен для формовки упрочняющих углублений по всей поверхности металлического листа и на отдельных заготовках любой формы. Упрочненные металлические листы используются для производства воздухотехнических трубопроводов и для других жестяных работ, где выгодно использовать укрепленные таким образом тонкие металлические листы. Привод станка обеспечивается из центральной коробки передач, которая непосредственно приводит в движение валы с профилирующими роликами. Эти валы в нескольких местах установлены таким образом, чтобы создаваемые углубления были распределены равномерно. Профилирующие цилиндры прошли термообработку и отшлифованы. Система управления станка позволяет осуществлять постоянный ход или управление с помощью ножного переключателя. Станок может поставляться с цилиндрами на профилирование трех видов профилей (табл. 1), также он изготавливается трех размеров в зависимости от максимальной ширины обрабатываемого металлического листа 2000 – 2500 - 3000 мм.
Основные технические параметры :
- Напряжение: 400 V
- Потребляемая мощность: 1,1 kW
- Скорость формовки: 13 m/мин.
- Толщина обрабатываемого листового металла: 0,55 - 1,2 мм
- Макс. ширина обрабатываемого листового металла: 2 000 мм
- Макс. ширина обрабатываемого листового металла (па заказ): 2 500, 3 000 мм
- Вес: 500 кг
- Размеры станка (в x ш x д): 1 280 x 1 300 x 2 520 мм
