Гидравлические листогибы серии НРВ
Эти современные прессы разработаны для выполнения операций гибки металлических листов. Прочная сварная конструкция рамы, прошедшая термический отпуск для снятия сварочных напряжений в конструкции и надежная гидравлика позволяют добиться хороших результатов обработки листа. Синхронизация работы двух гидроцилиндров обеспечивается механической траверсой между ними. Привод перемещения задних упоров электромеханический, управляется с пульта на передней панели. Простота управления данными прессами и их универсальность позволяют найти данному оборудованию широкое применение во всех отраслях промышленности. Пресс наиболее эффективен при несложных гибах на длину всего рабочего стола, и в случаях, когда не требуется частой смены рабочего инструмента. Стандартная поставка: пресс, оснащенный комплектом стандартного инструмента – пуансоном и матрицей, переносной пульт управления с напольными педалями.

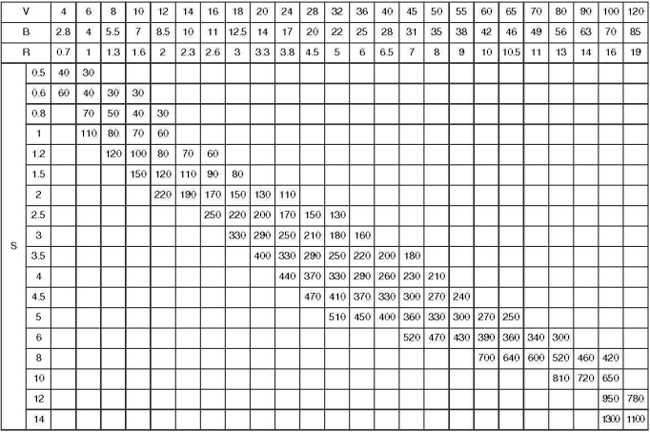

ТАБЛИЦА ОПРЕДЕЛЕНИЯ УСИЛИЙ ЛИСТОГИБОЧНОГО ПРЕССА |
 |
Формула расчета училия:
P-усилие на пуансоне (кН/м)
S-толщина материала (мм)
B-минимальная кромка (мм) V-раскрытие матрицы (мм)
R-внутренний радиус (мм)
Рекомендуемое значение раскрытия матрицы
(V)=8-10 значений толщины материала (S).
Расчет приводится для стали с прочностью 450 Н/мм2; для других материалов вводятся коэффициенты:
мягкая медь - 0,5;
мягкий алюминий - 0,5;
нержавеющая сталь - 1,5;
твердый алюминий - 2,0. |

|
|

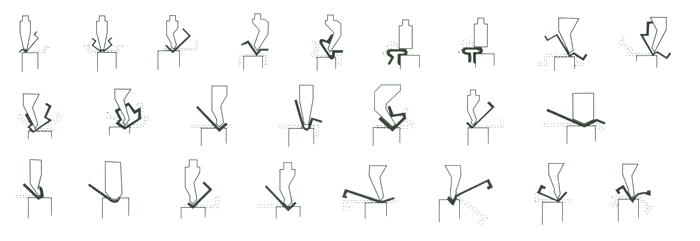

ПОЛУЧАЕМЫЕ ПРОФИЛИ |
 |
Тех. характеристики
Модель |
Усилие |
Длина рабочего стола |
Расстояние между колоннами |
Высота открытия макс. |
Ход пуансона |
Мощность двигателя |
Габариты |
Вес нетто |
кН |
мм |
мм |
мм |
мм |
кВт |
ДхШхВ |
кг |
HPB-25/1600 |
250 |
1600 |
1190 |
300 |
100 |
3 |
1670x1270x1800 |
2100 |
HPB-40/2000 |
400 |
2000 |
1650 |
330 |
100 |
4 |
2160x1470x2140 |
2900 |
HPB-40/2500 |
400 |
2500 |
2000 |
330 |
100 |
4 |
2600х1555х2135 |
3500 |
HPB-63/2500 |
630 |
2500 |
2000 |
340 |
100 |
5,5 |
2600x1730x2400 |
4500 |
HPB-80/2500 |
800 |
2500 |
1990 |
360 |
100 |
7,5 |
2600x1730x2500 |
5200 |
HPB-80/3200 |
800 |
3200 |
2600 |
360 |
100 |
7,5 |
3300x1705x2320 |
6600 |
HPB-80/4000 |
800 |
4000 |
3350 |
360 |
100 |
7,5 |
4330x1480x2075 |
8200 |
HPB-100/2500 |
1000 |
2500 |
1850 |
390 |
130 |
7,5 |
2600x1725x2570 |
7200 |
HPB-100/3200 |
1000 |
3200 |
2550 |
390 |
130 |
7,5 |
3300x1725x2570 |
8200 |
HPB-100/4000 |
1000 |
4000 |
3350 |
390 |
130 |
7,5 |
4100x1725x2570 |
9400 |
HPB-125/2500 |
1250 |
2500 |
1850 |
390 |
130 |
7,5 |
2600x1825x2570 |
8000 |
HPB-125/3200 |
1250 |
3200 |
2550 |
390 |
130 |
7,5 |
3300x1850x2570 |
9200 |
HPB-125/3600 |
1250 |
3600 |
2950 |
390 |
130 |
7,5 |
3670x1850x2600 |
9800 |
HPB-160/2500 |
1600 |
2500 |
1840 |
440 |
150 |
11 |
2570x2110x2760 |
10000 |
HPB-160/3200 |
1600 |
3200 |
2540 |
440 |
150 |
11 |
3270x2110x2760 |
11700 |
HPB-160/4000 |
1600 |
4000 |
3140 |
440 |
150 |
11 |
4070x2100x2760 |
13200 |
HPB-160/6000 |
1600 |
6000 |
4800 |
440 |
150 |
11 |
6070x2200x2860 |
22000 |
HPB-200/3200 |
2000 |
2460 |
3140 |
450 |
150 |
15 |
3270x2115x2700 |
13000 |
HPB-200/4000 |
2000 |
4000 |
3260 |
450 |
150 |
15 |
4070x2115x2700 |
14500 |
HPB-200/6000 |
2000 |
6000 |
4860 |
450 |
150 |
15 |
6070x2315x2900 |
23000 |
HPB-250/3200 |
2500 |
3200 |
2540 |
500 |
180 |
18,5 |
3280x2210x2815 |
15000 |
HPB-250/4200 |
2500 |
4200 |
3140 |
500 |
180 |
18,5 |
4280x2210x2815 |
16500 |
HPB-250/5000 |
2500 |
5000 |
4000 |
500 |
180 |
18,5 |
5080x2210x2815 |
19800 |
HPB-250/6000 |
2500 |
6000 |
5000 |
500 |
180 |
18,5 |
6080x2210x2815 |
25000 |
HPB-300/4000 |
3000 |
4000 |
2900 |
535 |
180 |
22 |
4280x2550x3115 |
24200 |
HPB-300/5000 |
3000 |
5000 |
3900 |
535 |
180 |
22 |
5280x2550x3115 |
27000 |
HPB-300/6000 |
3000 |
6000 |
4900 |
535 |
180 |
22 |
6060x2480x (3960+1000) |
29200 |
HPB-400/4000 |
4000 |
4000 |
3200 |
630 |
220 |
30 |
4060x2750x (4100+700) |
38000 |
HPB-400/6000 |
4000 |
6000 |
5000 |
630 |
220 |
30 |
6060x2750x (4300+1100) |
50000 |
HPB-500/4000 |
5000 |
4000 |
3100 |
630 |
220 |
37 |
4090x2950x (4000+1000) |
42000 |
HPB-500/6000 |
5000 |
6000 |
5050 |
630 |
220 |
37 |
6090x2950x (4300+1500) |
56000 |
Дополнительные опции:
- система безопасности с фотоэлементами по европейским стандартам безопасности;
- дополнительные комплекты рабочих инструментов (пуансонов и матриц)
|
