Полуавтоматическое и автоматическое оборудование для производства круглых и спирально-навивных воздуховодов

Полуавтоматическое и автоматическое оборудование для производства круглых и спирально-навивных воздуховодов

Предлагаем рассмотреть стандартный комплект полуавтоматического оборудования для производства круглых воздуховодов.

Прямые участки круглых воздуховодов можно изготавливать двух видов разными способами: спирально-навивные воздуховоды из рулонной стали (штрипса) с помощью одной линии или из листовой стали с помощью комплекта ручного или электрического оборудования.

При помощи данных комплектов можно производить такие изделия, как: круглые прямошовные воздуховоды диаметром от 80 мм длиной до 2000 мм, фасонные изделия в том числе переходы, тройники, ниппели, муфты, врезки, заглушки, элементы системной вентиляции в том числе шумоглушители, заслонки, зонты, дефлекторы и т.д., а также любые нестандартные изделия по эскизам заказчика

Производство оснащается недорогим, но надежным  ручным и механическим оборудованием, которое может использоваться мобильно для изготовления подмерных изделий прямо на стройплощадке (в цеху).

Производительность  (при работе в 1 смену, месяц 2000  м2
Диапазон производимых сечений 100 – 1800 мм
Требуемая площадь 150 м2
Потребление эл.энергии 17,5 кВт/час
Потребление сжатого воздуха 4,3 лит/мин
Минимальное давление сжатого воздуха 6,5 Бар
Доля фасонных изделий 15%
Обслуживающий персонал 5-7 человек



Электромеханические станки для производства круглых воздуховодов

Наименование станка Длина прямого участка 1250 мм Длина прямого участка 2000 мм
Гильотины ручные MTG-1315 NG 2010
Фальцепрокатные станки SBD4C SBD4C
Вальцы электромеханические трехвалковые ESR 1,5x1300 IR 2050x75
Фальцеосадочный станок ФПМ-1300 ФПМ-1300
Станок для сборки сегментных отводов SBWT-1000 SBWT-1000
Электромеханические зиговочные машины ETZ-12 ETZ-12
Электрические ножницы ручные C-160 C-160
Аппараты контактной точечной сварки Tecna 4640E Tecna 4640E
БЮДЖЕТ Звоните! Скидки!
Звоните! Скидки!





Подробнее о производстве

а) Спирально-навивные воздуховоды и линия для их производства:

спирально-навивной воздуховод


Линия для производства спирально-навивных воздуховодов SBTF-1500


Видео работы линии для производства
спирально-навивных воздуховодов SBTF-1500

Наша компания является представителем китайского завода-производителя самых популярных на рынке станков серии SBTF для изготовления спирально-навивных воздуховодов.

б) круглые воздуховоды из листового металла и комплект оборудования для их производства:

 круглый воздуховод и тройник из листового металла



Основные технологические этапы производства:

1. Производство прямых участков круглых воздуховодов из листа с лежачим фальцем



1.1. Прямолинейная резка металла
1.2. Изготовление замка (лежачий фальц)
1.3. Круговая гибка заготовки
1.4. Осадка фальца на собранном воздуховоде
1.5. Обработка торцов труб для последующего соединения

1.1. Прямолинейная резка металла
Для прямолинейного реза металла в данном комплекте можно применять ручную, электромеханическую или гидравлическую гильотину.

Гильотина ручная

Гильотина электромеханическая



1.2. Изготовление замка (лежачий фальц)
Для изготовления лежачего фальца применяется фальцепрокатный станок.



Станок фальцепрокатный SBD4C
Данная модель станка также оснащена роликами для производства углового фальца и его ответной части, С-рейки и отбортовки на круглых участках воздуховодов и заглушках



Видео работы фальцепрокатного станка SBD4C





1.3. Круговая гибка заготовки
Круговая гибка металла производится с помощью электромеханических трехвалковых вальцев


Электромеханические трехвалковые вальцы


1.4. Осадка фальца на собранном воздуховоде
Осадка лежачего фальца производится с помощью электромеханического фальцеосадочного станка



Электромеханический фальцеосадочный станок


1.5. Обработка торцов труб для последующего соединения
Обработка окончаний труб для последующего соединения между собой и с фасонными элементами производится с помощью электромеханической зиг-машины.

Электромеханическая зиговочная машина


2. Производство фасонных (соединительных) участков круглых воздуховодов:
2.1. Прямолинейная резка металла
2.2. Фигурная резка металла
2.3. Круговая гибка металла
2.4. Изготовление замка (лежачий фальц), отгиб кромок и обработка торцов труб для соединения элементов воздуховода.
2.5. Осадка фальца
2.6. Соединение тройников

2.1. Прямолинейная резка металла
С помощью гильотины (п.1.1.)
2.2. Фигурная резка металла
С помощью шлицевых ножниц (виброножниц) или установки плазменной резки.
Фигурная резка металла

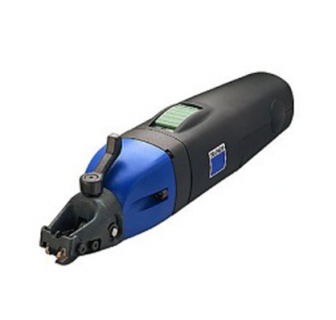

Виброножницы Trumpf
Установка плазменной резки металла

2.3. Круговая гибка металла
С помощью электромеханических вальцев (п.1.3.)
2.4. Изготовление замка, отгиб кромок и обработка торцов труб для соединения элементов воздуховода.
С помощью зиг-машины (п.1.5.)
2.5. Осадка фальца
С помощью фальцеосадочного станка (п. 1.4.)
2.6. Соединение деталей тройников
Для соединения деталей тройников применяются станки контактной сварки или пуклевочные станки.

Пуклевочный станок

Станок контактной сварки

Для изготовления и соединения деталей отводов также применяются специальные станки:

Cтанок для соединения отводов SBWT-1000





Рекомендуем (оборудование собственного производства ООО "Алексис"):




Фальцеосадочный станок ФПМ-1300

Электромеханический фальцеосадочный станок ФПМ-1300
