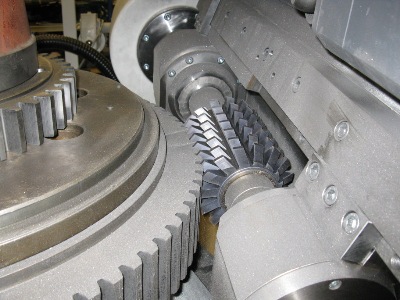

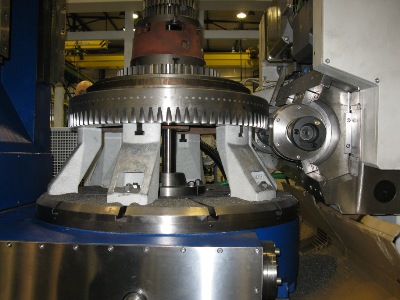

Зубофрезерный станок OFA 100 CNC 6

Вертикальный обкаточный зубофрезерный станок OFA 100 CNC 6 предназначен для зубчатых колес с прямыми и наклонными зубьями, цепных колёс и червячных шестерён фрезерованных радиальным и тангенциальным способом, шестерён с продольной модификацией, шлицевых валов и других видов зубчатых изделий, подвергаемых фрезеровании обкаточным способом.

Современная конструкция с определенным зазором фрезерного суппорта и стола позволяет фрезерование закаленных зубчатых колес и скоростное фрезерование некаленых зубчатых колес инструментами из твёрдых металлов.

Станок подходит для серийного и штучного производства.

Обслуживание, настройка и уход за станком решены так, чтобы они были простыми и руководились без применения силы. Автоматический рабочий цикл станка, а при случае оборудование станка посредством накопителя заготовок позволяют обслуживание большим количеством станков.

Основная модификация обеспечена системой управления Sinumeric 840 D и приводы фирмы Siemens. Станок имеет шесть управляемых осей.

Технические характеристики

Макс. модуль фрезеруемого зубчатого сцепления	12 mm
Макс. модуль фрезеруемого зубчатого сцепления для шлифовки стали от 600МР и 14мм	14 mm
Макс. диаметр фрезеруемого зубчатого сцепления без голов	1050 mm
Макс. диаметр фрезеруемого зубчатого сцепления без головы опорного столба	1120 mm
Мин. количество зубьев у фрезируемого диска	8
Макс. угол наклона суппорта	+- 45 °
Макс./мин. расстояние оси
инструмента от оси стола	625/80 mm
от поверхности стола	850/220 mm
Конус в шпинделе	MORSE 5
Макс. дорожка в суппорту	630 mm
Тангенциальная престановка инструмента	250 mm
Макс. диметр инструметна	195 mm
Макс. длина инструметна	300 mm
Диапазон оборотов инструмента	25-450 mm-1
Мощность главного мотора	28 kW
Рабочее передвижение осевое	0,01-340 mm.min-1
Рабочее передвижение радиальное	0,01 -170 mm.min-1
Рабочее передвижение тангенциальное	0,1 - 170 mm.min-1
Быстрое передвижение осевое	2 500 mm.min-1
Быстрое передвижение радиальное	3 000 mm.min-1
Быстрое передвижение тангенциальное	3 000 mm.min-1
Размеры - длинна	70 kVA
Размеры - ширина	4 500 mm
Размеры - высота	3 530 mm
Размеры – высота с отстойником	3 100 mm
Масса	14 000 kg
