Трубогиб профильной трубы ПСК-60

Трубогиб профильной трубы ПСК-60

Также рекомендуем посмотреть: Электромеханические профилегибы других моделей

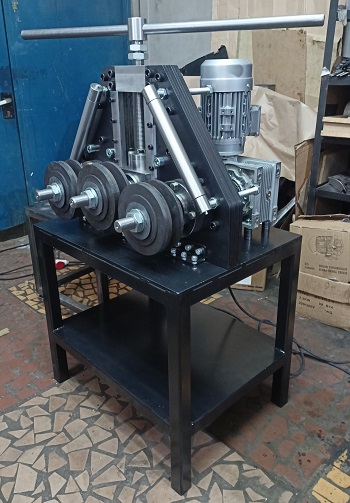

Описание электромеханического трубогиба профильной трубы ПСК-60:

Профилегиб ПСК-60 предназначен для гибки профилей различного сечения, в т.ч. сложной геометрии.

Преимущества станка:
- консольное размещение рабочих роликов;
- универсальные наборные ролики для гибки различных видов проката;
- закаленные ролики из стали 40Х;
- боковые направляющие для поддержки профиля;
- мощный цепной привод двух нижний роликов

Основными преимуществами профилегиба ПСК-60 явлются:

Составные ролики

Диаметр несущих валов - 60 мм. Материал валов - сталь 45.

Радиально-упорные подшипники на валах

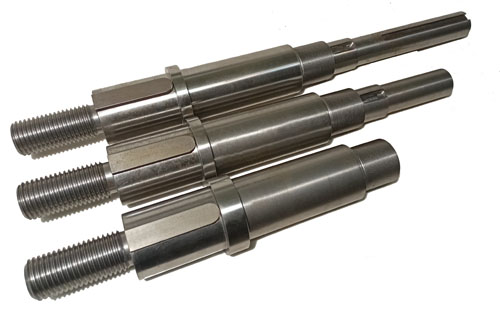

Валы профилегиба ПСК-60

Сравнительные размеры валов:

Сравнительные размеры валов профилегиба ПСК-60

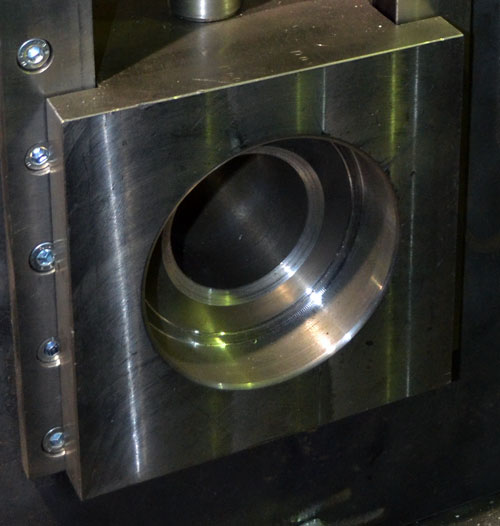

Подвижный корпус прижимного ролика изготовлен из цельной заготовки:

Заготовка корпуса верхнего ролика Корпус верхнего ролика

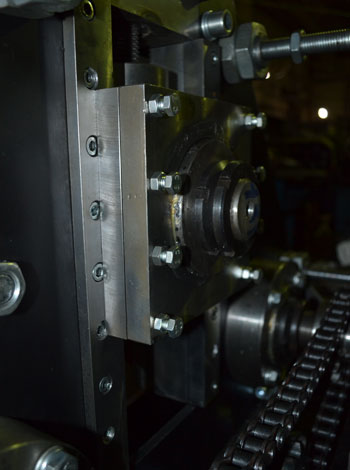

Система натяжения корпуса прижимного ролика:

Натяжитель корпуса верхнего ролика

 *Внешний вид станка, цвет могут отличаться от представленных ввиду постоянной модернизации.

Ролики профилегибочного станка ПСК-60:

Составные ролики профилегиба ПСК-60

Размеры и количество колец на каждой оси (ВОЗМОЖНА КОМПЛЕКТАЦИЯ ЛЮБЫМ КОЛИЧЕСТВОМ КОЛЕЦ ЛЮБОЙ ТОЛЩИНЫ):
1. 208х10 мм – 4 шт.
2. 108х5 мм – 2 шт.
3. 108х10 мм – 2 шт.
4. 108х20 мм – 1 шт.
5. 108х30 мм – 2 шт.

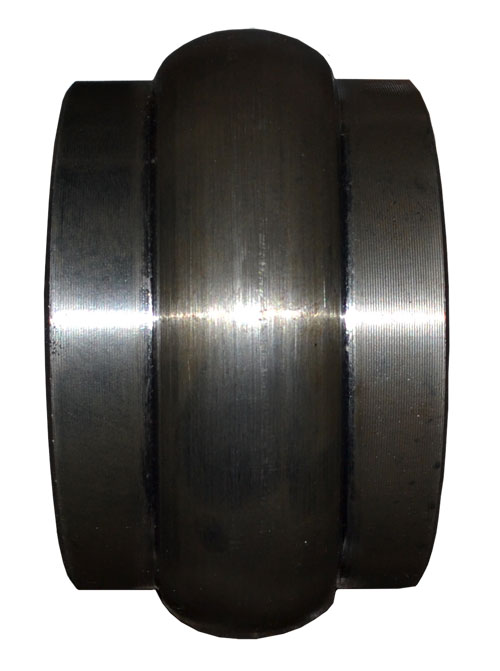

Специальная вставка на верхний ролик:

Вставка для верхнего ролика для вдавливания внутрь верхней плоскости профиля прямоугольного сечения. Используется при изгибании профиля сечением более 60мм для уменьшения деформации профиля в стороны.
Размер вставки без выступа: 108х30 мм; ширина/высота выступа – 20 мм (переменный радиус).

Технические характеристики трубогиба профильной трубы ПСК-60:

Диаметр вала, мм 60
Диаметр роликов, мм 108/208
Мощность двигателя, кВт 1,5
Вес станка, кг 480
Габариты станка, мм 800x600x14000





Электромеханический профилегиб ПСК-60 комплектуется:

Мотор-редуктор NMRV-90 1,5 кВт Двойная педаль управления ВПН-2
собственного производства

Мотор-редуктор профилегиба ПГМ-4

Виды профиля и расчетные диаметры гибки:

Профиль Размер профиля Минимальный
внутренний диаметр, мм
Ролики
70x3
20х2
1000
600
В комплекте
80x30x3
50x40x3
1800
1500
В комплекте
60x10
40x10
800
500
В комплекте
80x15
60x10
750
600
В комплекте
30x30
20x20
1200
400
В комплекте
Ø 35
Ø 30
800
600
Опция
Ø 76x2
Ø25x1,5
1200
400
Опция
2"x2,9
1"x2,3
1200
400
Опция
50x50x4 1000 В комплекте
50x50x4
30x30x3
1000
700
В комплекте
50x4,5 1000 В комплекте
50x4 900 В комплекте
50x6 1000 В комплекте
N 80 1000 В комплекте
N 80 1200 В комплекте



Профилегибочный станок ПСК-60 производится в России на собственной производственной базе!
